脱硫吸收塔氧化风机结构图及拆解图

浏览: 发布日期:2023-04-26

脱硫塔作业原理:

  脱硫剂具有表面活性,催化氧化,促进SO2的直接反响,加快CaCO3的溶解,促进CaSO3敏捷氧化成CaSO4,强化CaSO4的沉积,下降液气比,削减钙硫比,削减水分的蒸腾。当烟气进口SO2浓度添加,高于规划值时,吸收塔反响池内PH值下降,需求更大的Ca/S比时,在吸收塔反响池容积不需扩大的情况下,CaCO3可以快速溶解,添加钙离子浓度,坚持浆液PH值在正常范围,对PH值有必定的缓冲效果。

  脱硫塔的内部结构;

  脱硫塔工艺的最顶层是出口烟道然后除雾器冲刷层,两层冲刷层 ,再往下是喷淋层,喷淋层不同塔层数不同,一般四层居多,也有三层的,取决于规划处理的烟气量,往下是进口烟道,再往下是浆池区,喷淋层至溢流点为反响区,浆池区直至底部,其塔侧有搅拌器,一般最少三台,搅拌器上方是氧化风机进气管。还有整个吸收塔塔壁会有若干接收的口。

  脱硫塔各部件的效果;

  脱硫塔内的设备首要包含搅拌器、氧化风管、喷淋管、除雾器,别的有的规划还有导流板或许均布板等。搅拌器坐落脱硫塔底部首要是起到浆液扰动的效果,避免石膏等颗粒物沉积;氧化风管首要是向塔内浆液池注入空气把亚硫酸盐氧化成硫酸盐,配套设备为氧化风机;喷淋管是浆液经过循环泵打至脱硫塔浆液池页面以上,经过喷嘴进行雾化、散布,然后吸收烟气中的SO2气体;除雾器首要效果是除掉烟气中携带的液滴,即除水效果。

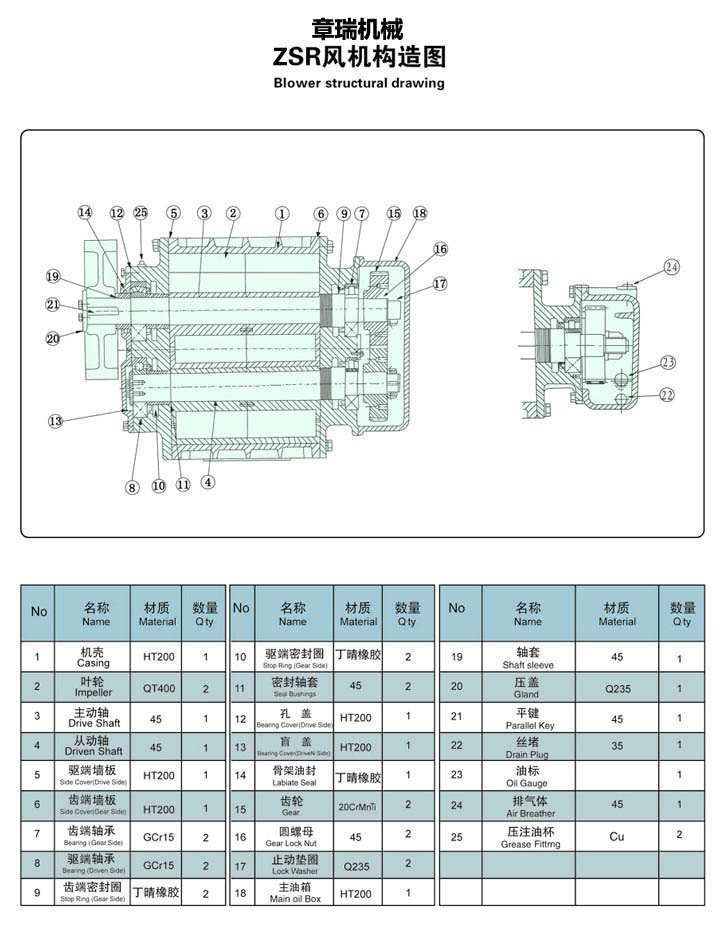

脱硫吸收塔氧化风机结构图-内部结构

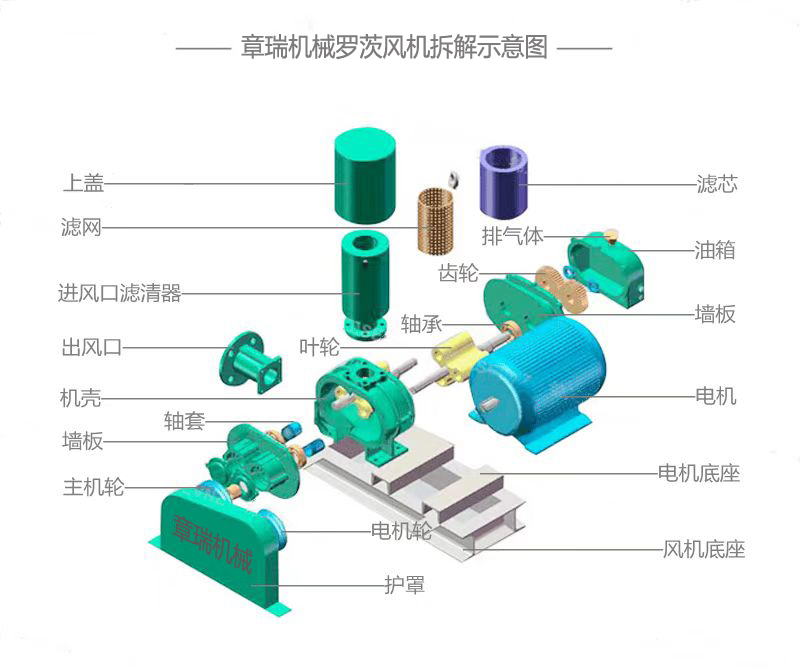

 脱硫吸收塔氧化风机结构图-拆解图
