罗茨氧化风机结构图及工作原理

罗茨鼓风机是一种正排量旋转鼓风机，主要动力源为马达、柴油机或马达柴油混合式，主要参数选型为气流、压力、速度、马达功率等，今天与大家分享一下它的工作原理，本文从罗茨鼓风机的结构形式、工作原理、注意事项等方面，为大家详细讲解罗茨鼓风机的工作原理。

1、结构形式

一台普通的三叶罗茨风机主要由两部分组成:驱动器是风机的动力源，可以是电动机，也可以是柴油机，机头是罗茨风机的主要工作部件。通过常规操作，可以达到输气的目的。

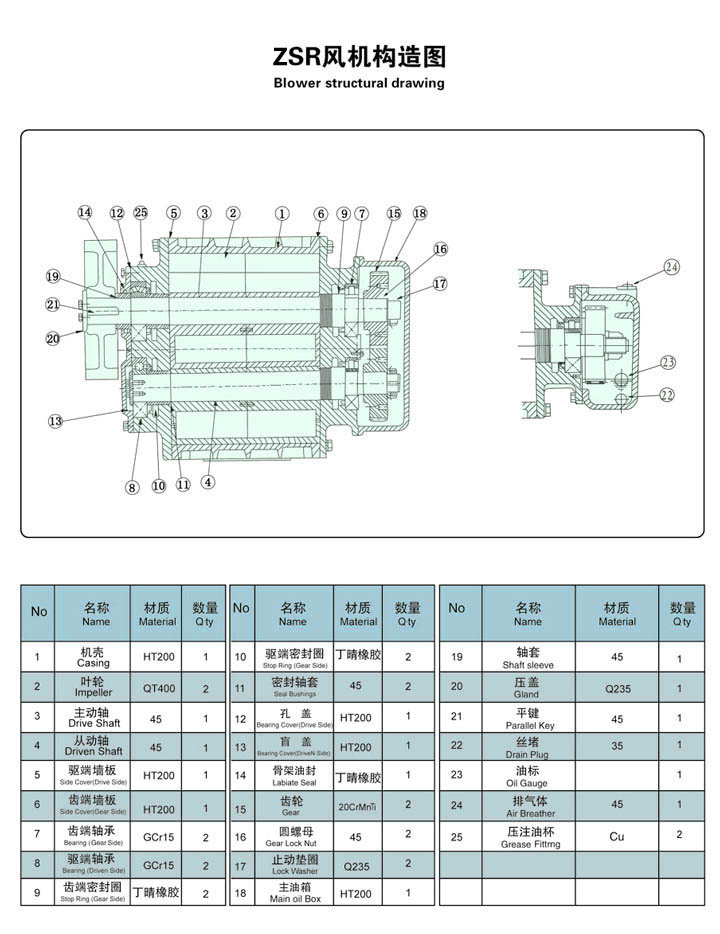

想要通过了解罗茨风机的工作基本原理，必须对罗茨风机的机头进行结构有充分的了解，机头的主要内容组成一个部分有：墙板、机壳、主动提高叶轮、从动叶轮、主动作为从动齿轮、主副油箱、轴承等。

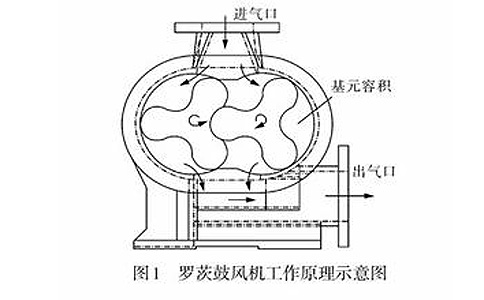

2、工作原理

罗斯扇有两个叶轮，在电机下方，两个叶轮转相反，当叶轮进风口后，两个叶轮和壁板和外壳形成一个密封室，叶轮继续转动，腔内的空气被压入排气，因此反复通过进排气，外部空气到达目的地。

叶轮与叶轮之间、叶轮与壁板之间、叶轮与壳体之间存在一定的间隙，间隙存在一定的标准和误差。 当叶轮通过排气口时，在管道前压力的作用下，部分气体会通过间隙泄漏到外部，这种泄漏称为内部泄漏。
