反洗罗茨鼓风机结构图及工作原理

浏览: 发布日期:2023-05-16

反洗罗茨鼓风机是一种正排量旋转鼓风机,主要动力源为马达、柴油机或马达柴油混合式,主要参数选型为气流、压力、速度、马达功率等,今天与大家分享一下它的工作原理,本文从罗茨鼓风机的结构形式、工作原理、注意事项等方面,为大家详细讲解罗茨鼓风机的工作原理。

1、反洗罗茨鼓风机结构图形式

一台普通的三叶罗茨风机主要由两部分组成:驱动器是风机的动力源,可以是电动机,也可以是柴油机,机头是罗茨风机的主要工作部件。通过常规操作,可以达到输气的目的。

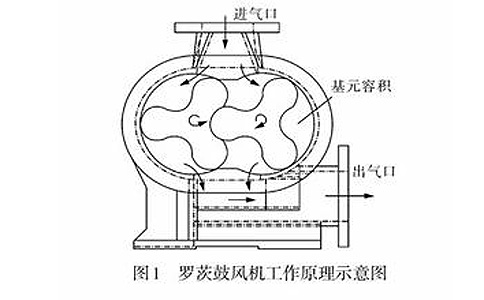

想要通过了解罗茨风机的工作基本原理,必须对罗茨风机的机头进行结构有充分的了解,机头的主要内容组成一个部分有:墙板、机壳、主动提高叶轮、从动叶轮、主动作为从动齿轮、主副油箱、轴承等,为了我们大家对罗茨风机的结构有清洗的认知,特意整理了自己一份系统结构图供大家可以参考,如下结果所示:


2、反洗罗茨鼓风机工作原理

罗斯扇有两个叶轮,在电机下方,两个叶轮转相反,当叶轮进风口后,两个叶轮和壁板和外壳形成一个密封室,叶轮继续转动,腔内的空气被压入排气,因此反复通过进排气,外部空气到达目的地。

叶轮与叶轮之间、叶轮与壁板之间、叶轮与壳体之间存在一定的间隙,间隙存在一定的标准和误差。 当叶轮通过排气口时,在管道前压力的作用下,部分气体会通过间隙泄漏到外部,这种泄漏称为内部泄漏。
