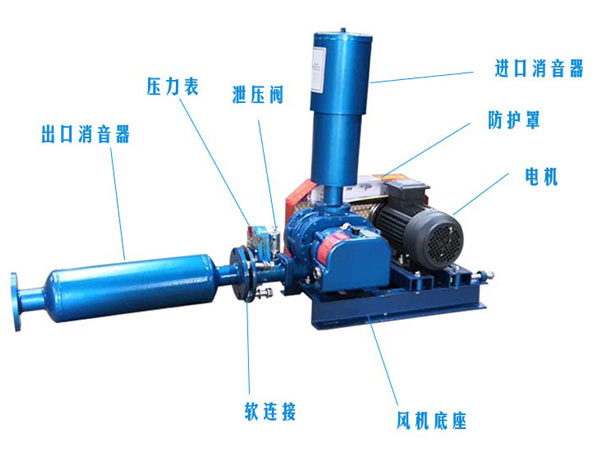

污水处理鼓风机结构图及安装图

设备为整体运抵现场，按照外方要求，不能将整体设备拆解安装，必须整体安装，罗茨鼓风机平面外形尺寸为1500mmx3000mm，高约3000mm，重约7.5吨。每台鼓风机底部有10个200mmx150mm镀锌钢板块，镀锌钢板块的上面装有橡胶减震装置，通过螺栓与罗茨鼓风机底座连接，镀锌钢板块的下表面座落在砼基础面上，通过粘接使罗茨鼓风机达到稳固效果。罗茨风机安装工艺。

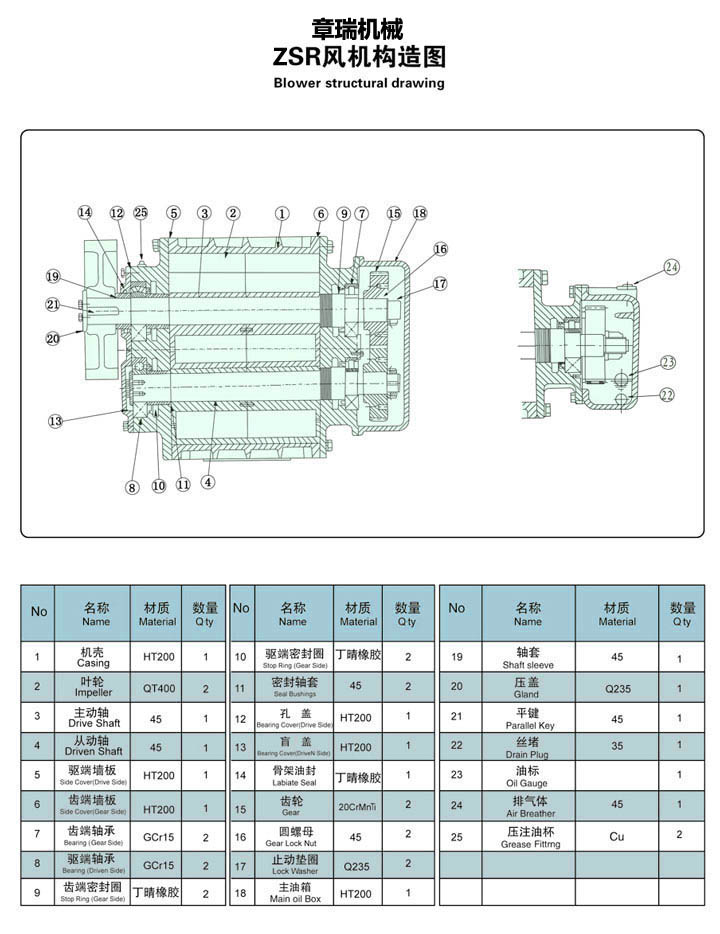

污水处理鼓风机结构图及安装图

1定位放线

按照设计图纸要求对罗茨鼓风机安装基础进行测量放线，经校核无误后，按照罗茨鼓风机随机带的基础底座图，放出10块镀锌钢板块的纵向、横向中心线，核定无误后再放出每块镀锌钢板块的周边尺寸线，此尺寸线比实际镀锌钢板块周边各大出50mm。

2基础表面处理

用带合金片的角向磨光机对基础点进行磨平处理，磨平时角向磨光机要端平，用力要均匀，随磨平随用水准仪进行测量，不能出现超磨和单点有凹坑现象，待磨至标高距要求标高2mm时，换用细砂轮片进行研磨，并找出不平点。

找不平点的方法如下：提前加工一块和设备自带镀锌铁块尺寸相同的铁块，在此铁块底面涂上红色颜料，涂颜料的一面和砼面进行刮蹭研磨，砼面上有红色的位置，表明此位置比没有红色的位置高，对此位置应再行研磨，如此反复，直到每个基础面出现均匀的红色，并且10个基础点标高控制在±lmm之间，除去基础表面红色颜料，第二次准确放出10块镀锌钢板块的周边尺寸线，此时基础已达到安装条件。

污水处理鼓风机结构图及安装图

罗茨鼓风机安装

1）每台罗茨风机有10个200×150mm的支撑点，用角向磨光机对支撑点混凝土面进行研磨，相临支撑点标高控制在±1mm以内。

2）将罗茨鼓风机整体运至基础旁，利用罗茨鼓风机房内的吊车将鼓风机整体吊至基础上方，10块镀锌钢板块已固定在罗茨鼓风机底座上且边线已经校核调正，将粘接胶均匀涂抹在研磨好的砼基础面和镀锌钢板块的下表面，利用吊车慢速挡缓慢放下罗茨鼓风机。

3）罗茨鼓风机落地时一定要使10块镀锌钢板块的外缘尺寸和砼基础面上所放的钢板块外边线尺寸线重合，待粘接胶充分发泡后，除去基础上多余的泡沫，此时罗茨鼓风机基础粘接完毕。

4）待粘接胶固化后方可撤除临时支撑，且罗茨风机安装后应清洗基础及支腿。

5）罗茨风机主机安装完毕后，及时连接各相应的管路及附件。
