粉体输送罗茨鼓风机安装注意事项及安装示意图

粉体输送罗茨鼓风机是一种常用于物料输送和气体压力传送的设备。它采用了罗茨齿轮，通过两个或多个齿轮相互啮合的方式来产生气流。这种风机由一对同心并互相嵌套的旋转齿轮组成，齿轮上有一系列的小凹槽，当齿轮旋转时，会在凹槽之间形成气封。

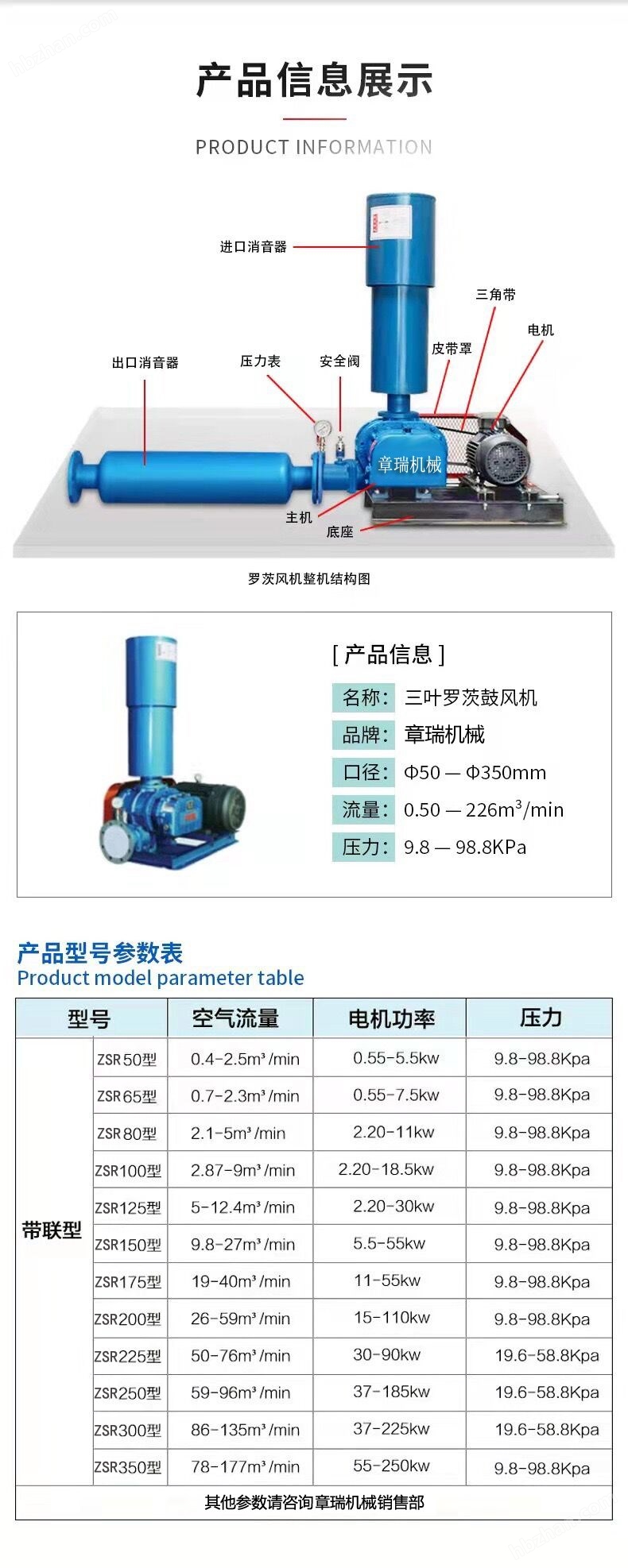

粉体输送罗茨鼓风机通常由电机、齿轮、罗茨齿轮和外壳组成。电机为风机提供动力，使其齿轮旋转。齿轮通过啮合产生气流，并将物料输送到需要的位置。外壳则用于固定风机在物料输送风机的工作过程中，物料被吸入到齿轮间的凹槽中，随着齿轮旋转，物料被推送到风机的出口处。同时，罗茨风机的特殊设计可以保证气封的效果，气体泄漏。这种风机具有、可靠的特点，适用于各种粉状材料、颗粒和颗粒的输送。

粉体输送风机广泛应用于矿山、化工、粮食、建材、冶金等行业，在粉状物料输送、气动输送系统以及工业废气处理等方面发挥着重要作用。它的优点包括输送量大、输送距离远、输送速度快、输送过程中无沉积和堵塞现象等。

此外，粉体输送风机还具有结构简单、运行平稳、噪音低、维护方便等特点。它可以根据不同的工作需求进行定制，如调整旋转速度、叶轮直径和齿轮参数等，以适应不同的输送要求。

总之，粉料输送风机是一种可靠的物料输送设备，广泛应用于各种工业领域，为物料输送和气体压力传送提供了有效的解决方案。

像粉体输送罗茨风机型号选型时一般需要参考以下几项参数：

1、输送介质物料

气力输送罗茨鼓风机一般是用来输送气体。我们可以通过物料直接可以直接判断风机种类，这也是鼓风机选型中要考虑的问题。可根据物料直径来选择机器设备。

①稀相物料：使用罗茨鼓风机作为气源。

②密相物料，使用空压机作为气源。

2、物料输送水平距离

不同的风机水平输送距离有限，我们可以根据水平输送距离来选择气力输送用的鼓风机。

①水平输送距离在300米以内选用罗茨鼓风机。

②水平输送距离超过300米使用空压机或者其他风机。

3、输送垂直高度

和水平距离一样的意思，垂直高度也有要求，因为垂直高度越高，就需要更高的压力来工作。

①200kpa以内选择罗茨鼓风机。

②超过200kpa则采用其他种类的风机。

4、弯路三通数量

粉体输送罗茨风机型号选型的考虑因之一是：弯路的数量，因为弯路的数量能影响罗茨鼓风机的压力。

物料输送风机主要采用的风机有罗茨真空泵和高压鼓风机（漩涡气泵），在物料输送行业比如水泥，矿业、农业粮食储存输送上应用广泛。在平时的应用中我们接触的比较多的是压力方面比如水深方面的计算，而气力输送主要是一个输送距离的问题，所以在这里讲下气力输送风机（罗茨真空泵及高压鼓风机）的选型计算公式：

　　一、输送料与气体的混合比

　　混合比是粉料气力输送装置的一个非常重要的参数。混合比越大，越有利于增大输送能力，在相同的生产率条件下。所需的管道直径就越小，可选用容量较小的分离、除尘设备，所消耗的风量和能量也越小，从而使粉料气力输送装置的投资费用降低、单位能耗减小。

　　计算公式：M=Gm／Gq...（Gm代表每小时输送料的重量，Gq代表空气的比重）

　　二、输送风速

　　运送物料在所有的输送管段内可靠运转条件下，物料气力输送装置具有经济的工作性能时侯允许的最小气流速度，就是输送风速。一般输送风速，应较“经济速度”有10％一20％的裕量。可参考常用的管道里的不同输送装置。低压压送式输送的气流速度，一般为20m／s左右，高压压送式输送的气流速度，一般为8m／s左右。

　　三、输送所需的风量

　　所需风量由物料的输送率、混合比确定，可参考公式：

　　Q=(1．1-1．2)G／(Mч)式中：G．—讲算输送率，kg／h；

　　ч——空气重度，在标准大气压下=1．2kgm3；

　　M——混合比。

　　四、输送管道直径

　　根据粉尘输送所需的风量和输送速度来确定管道的直径(m)：

　　D2=4Q/ЛV式中：Q--风量m3/h

　　V--风速m/s

　　五、输送压力

　　输送气体的压力必须大于物料在输送管中移动时各项压降的总和△P总。这些压降包括：物料在水平输送管中的压降△P1、物料在垂直输送管中的压降△P2、物料在输送弯管中的压降△P3、物料流经卸料器及除尘器的压降△P4等。

　　1.水平管道的压损：

　　△P1=△P11+△P12=(λ11+Mλ12）（L/D)(ρV2/2)

　　式中:△P1——纯气体的压降，Pa；

　　△P11一一由于管中输送物料所引起的附加压降(Pa)；

　　λ11——气体摩擦系数；

　　λ12---附加摩擦系数(该系数主要根据试验确定)

　　M--料气质量混合比；

　　L一水平输送管长度，m；

　　D—水平输送管直径，m；

　　ρ—气体的平均密度，kgm3；

　　V--气体在管内的流动速度，m／s。

　　2.垂直输送管中的压损：

　　△P2=△P21+△P22=(λ11+λ12）*（H/D)*(ρV2/2)+ρgH+ρMgHV/V1

　　式中，△P21一对应于同等长度日的水平输送管压降，Pa；

　　△P22一克服重力做功所产生的压降，Pa；

　　λ11——气体摩擦系数；

　　λ12---附加摩擦系数(该系数主要根据试验确定)

　　H---垂直管的高度，m；

　　M--料气质量混合比；

　　L—一水平输送管长度，m；

　　D—-输送管直径，m；

　　ρ—气体的平均密度，kgm3；

　　v——气体在管内的流动速度，m／s；

　　v1——物料的垂直移动速度，m／s；

　　g-重力加速度，m/s2。

　　3.管道弯头的压损：

　　△P3=△P31(1+N)=(λ11+Mλ12）*（L"/D)*(ρV2/2)*(1+N)

　　式中，△P31一弯管部分展开成直管时水平输送管的压降。Pa；

　　L’——曲率半径为R的弯管弧长，m；

　　λ11——气体摩擦系数；

　　λ12---附加摩擦系数(该系数主要根据试验确定)

　　M--料气质量混合比：

　　D--蝓送管直径。m；

　　ρ—气体的平均密度，kgm3；

　　v——气体在管内的流动速度，m／s；

　　N--附加比例系数，可通过实验求得。

　　本计算公式有专业人士提供，我们进行采编，是为了更好的为公司罗茨真空泵及罗茨风机新老客户提供选型方面的帮助。

粉体输送罗茨风机安装过程中需要注意以下几点：

1. 安装场所的选择

先要选择一个场地，它的地基和地面必须承受罗茨风机的重量，而且要在风机周围有足够的空间供维护和维修。

2. 安装基础和固定

罗茨风机的基础应该牢固、整平、水平和符合要求，以避免维护问题和设备振动。根据罗茨风机的尺寸和负荷，确保足够的支持和固定是至关重要的。风机应该用固定脚螺栓固定在基础上。

3. 接口管道安装

罗茨风机的各种接口（包括进出气口和控制系统接口）必须符合严格的规范，并安装在正确的位置和高度上。

粉体输送罗茨风机安装步骤：

1.清洁基础混凝土表面，检查其水平度，如果不符合要求，则铲平不平整部分。

2.将罗茨风机底座置于基础上，在基础表面和底座表面之间插入一块垫铁，保证灰浆流入空隙。采用本实用新型可调节水平度，使罗茨风机基座水平。

3.一般安装罗茨风机时，也可配制不同厚度的几种矩形垫铁(钢板以数块重叠的方式进行调整)，重要罗茨风机安装时，由于水平度要求较高，应采用上下两块为一组的斜垫铁进行调整。罗茨风机采用联轴器传动，可利用联轴器对其检测，调整水平，然后焊接固定。地脚螺栓两端插入垫铁，在调整水平的过程中，也有同时采用调整式地脚螺栓进行调整。

4.地脚螺栓穿基座的地脚螺栓孔应与地脚螺栓用方孔垂直。

5.在地脚螺栓和底座与基础混凝土之间的孔隙中灌注足够的灰浆，以保证混凝土构件的强度。

在安装重要或精度要求较高的罗茨风机时，应先将灰浆灌入地脚螺栓孔中，待其硬化后，再重新找正、调整至水平位置，在达到安装精度要求后，再灌入基础与基础混凝土之间的空隙中。

6.等到灰浆硬化后，将地脚螺栓螺母紧固。

7.注浆工序对罗茨风机的整个安装过程非常重要。该方法不但对基底混凝土间的空隙起到了一定的作用，而且对罗茨风机载荷的传递、机械刚度的辅助也有很大的影响。因此，在施工中，要特别注意泥浆的收缩与断裂，并采取合理的施工方法。

8.一般大型罗茨风机，机壳与底座分开。对剖分式罗茨风机来说，它的外壳被分成了不同的部分。在安装过程中，先按上述方法安装好罗茨风机底座和轴承底座，然后按下机壳、转子、上机壳的顺序，边调整定子和转子之间的间隙，边装配。

9.有些情况下，罗茨风机往往由于不能建立足够的基础而安装在减振器上，以减轻振动的传递力，减振器应该以罗茨风机来布置，以保证每个减振器压缩一致。
