罗茨风机型号规格选型基本性能技术参数

浏览：发布日期：2023-03-13

罗茨风机的转子通过齿轮而作等速反向旋转，叶轮始终由同步齿轮保持正确的相位，罗茨风机两叶轮相互啮合，将进气口与出气口隔开，叶轮与机壳及墙板围成封闭的基元容积，其大小在旋转过程中不发生变化，风机运行过程中将基元容积内的气体从进气口推移到出气口，以达到强制排气的目的。风机输送的风量与转数成比例，三叶型叶轮每转动一次由2个叶轮进行3次吸、排气，与二叶型相比，气体脉动变少，负荷变化小，机械强度高，噪声低，振动也小。

罗茨风机的性能参数及技术要求：风机的性能参数是风机使用者对风机选型所依靠的重要指标，而风机的技术要求则规定了风机的使用方向，设计及制造要求。

　　1.1 性能参数

　　罗茨鼓风机的性能参数主要包括转速、压力、流量、轴功率及排气温度等。

　　1.2 技术要求

　　输送空气和中性无毒气体的一般用途罗茨风机主要技术要求如下：

　　1.2.1介质

　　进气温度不高于40℃，气体中固体微粒的含量不大于100mg/m3，微粒最大尺寸不大于鼓风机内部最小工作间隙的一半。

　　1.2.2设计要求

　　①整机使用寿命应不少于10年，第一次大修前安全运行时间应不少于15000h。同步齿轮使用寿命应不低于25000h。

　　②轴承部位的温度应不高于95℃。使用普通机油润滑时，油温一般不高于65℃。

　　1.2.3制造要求

　　①叶轮应作动平衡试验，动平衡精度不低于G6.3级。皮带轮应做静平衡试验。

　　②轴与轴承配合部位的尺寸，同步齿轮及齿轮副的检测项目，叶轮之间、叶轮与机壳及墙板间的间隙，均应符合设计规定。

　　③鼓风机及其配套件的外表面不允许有锈迹、碰伤。油漆表面不应有漏漆、堆漆、漆流、起泡、褶皱及色泽明显差异等现象。

罗茨风机选型时，需要考虑的性能参数主要包括以下五个：转速、压力、流量、轴功率及排气温度。

1、转速

罗茨风机主动轴在单位时间内旋转的转数，称为风机转速，是由电动机通过齿轮传动到主动轴上的转数。转速的单位为r/min(转/秒)。

2、压力，分为压力和升压。

（1）压力。罗茨鼓风机进、排气口法兰处的气体压力，称为进气压力和排气压力。对罗茨风机而言，压力通常指静压。常用单位有巴（bar）、千帕（kpa）、兆帕（Mpa）和Pa（帕）。这些压力单位之间的换算公式如下。

1MPa（兆帕）=10ba（巴）=1000KPa（千帕）=1000000Pa（帕）

（2）升压。鼓风机进、排气压力之差即为升压，也称压差。表达式为：ΔP=Pd-Ps（kPa）。

式中Ps——进气压力，Pd——排气压力，单位是kPa（千帕）。计算ΔP时，Ps、Pd均取【jue】对压力，或者同时取表压。

3.流量

单位时间内，气体流经风机截面的质量或容积，称为气体通过该截面的质量流量或容积流量。

产品样本和铭牌上标称的流量，为特定条件下的容积流量。对罗茨风机而言，指进气口处于标准吸入状态，即温度为20℃、压力为101.325kPa、相对湿度为50%的空气状态时，单位时间内排出的气体在进气状态下的容积；对真空泵，指进气温度为20℃、排气压力为101.325kPa时，单位时间内吸人的空气在进气状态下的容积。常用单位有m3/s（立方米/秒）和m3/min（立方米/分钟）。

另外，工程上通常以温度为0℃、压力为101.325kPa的状态，作为衡量气体流量的基准状态。这一状态下的容积流量称为标准容积流量，以单位Nm3/min表示（N指标准状态，m3是表示立方米，min是分钟）。

4.轴功率

在一定流量和扬程下，单位时间内由原动机传入罗茨风机主轴的功率，称为罗茨风机的轴功率，风机在配备电机时，都需要留有裕量。常用单位为W（瓦）和KW（千瓦），

5.进、排气温度

罗茨风机进、排气口法兰处的气体温度，称为进气温度和排气温度。进、排气温度之差称为温升，即：Δt=td-ts （℃），式中ts——进气温度，td——排气温度，温度单位℃。

罗茨鼓风机型号参数选型表的由来

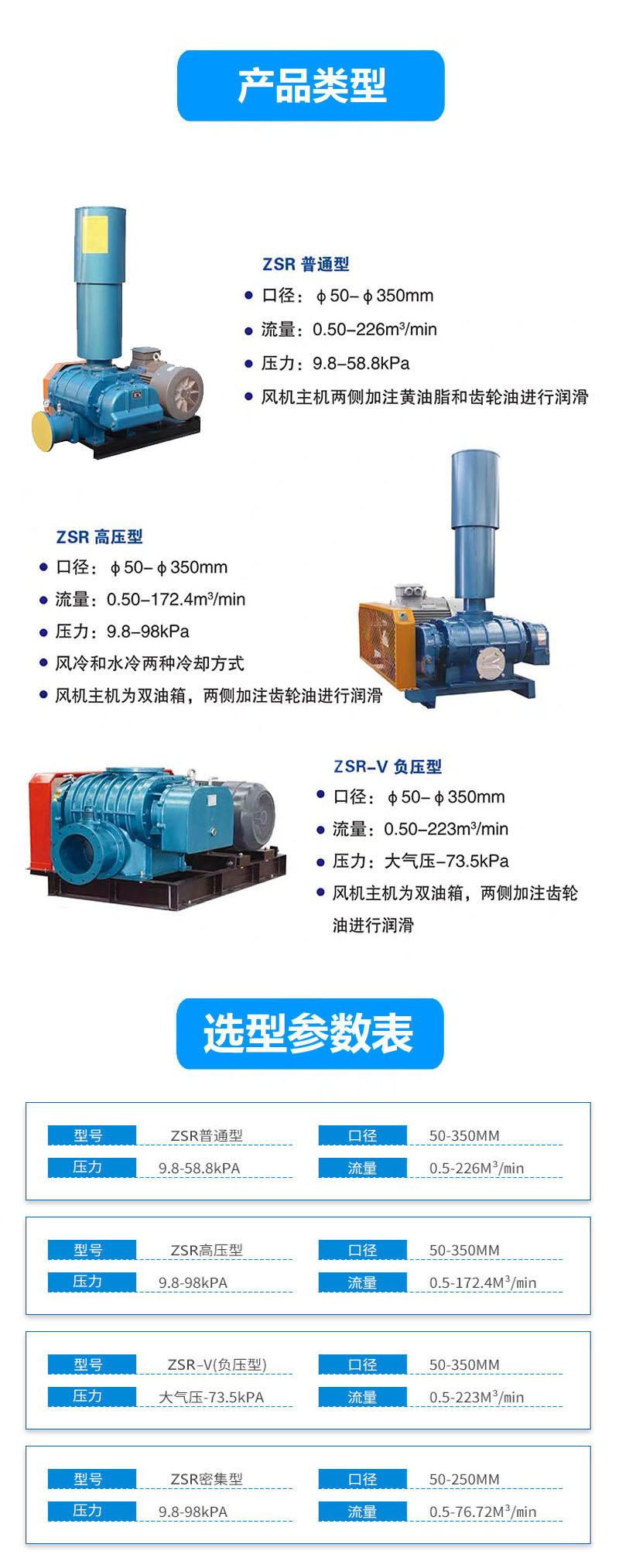

其流量从0.52m3/min-180m3/min，升压9.8Kpa-98Kpa，共二十种机型，2500多种参数规格，且有体积小，流量大，噪音低，运行平稳可靠等特点，相应的主流型号有：ZSR50罗茨鼓风机、ZSR65罗茨鼓风机、ZSR80罗茨鼓风机、ZSR100罗茨鼓风机、ZSR125罗茨鼓风机、ZSR150罗茨鼓风机、ZSR175罗茨鼓风机、ZSR200罗茨鼓风机、ZSR250罗茨鼓风机、ZSR300罗茨鼓风机、ZSR350罗茨鼓风机等。对应的电机功率从0.75kw-355kw。具体罗茨鼓风机型号参数表如下：

ZSR50型罗茨风机：流量：0.78-2.48m3/min 升压：9.8kPa-58.8kPa

ZSR65型罗茨风机：流量：1.07-3.64m3/min 升压：9.8kPa-58.8kPa

ZSR80型罗茨风机：流量：2.36-5.43m3/min 升压：9.8kPa-58.8kPa

ZSR100型罗茨风机：流量：3.28-9.07m3/min 升压：9.8kPa-58.8kPa

ZSR 125型罗茨风机：流量：5.37-12.48m3/min 升压：9.8kPa-58.8kPa

ZSR 125L型罗茨风机：流量：8.05-20.11m3/min 升压：9.8kPa-58.8kPa

ZSR 150型罗茨风机：流量：10.39-27.05m3/min 升压：9.8kPa-58.8kPa

ZSR 175型罗茨风机：流量：19.65-40.57m3/min 升压：9.8kPa-58.8kPa

ZSR 200D型罗茨风机：流量：21.50-45.70m3/min 升压：9.8kPa-58.8kPa

ZSR 200型罗茨风机：流量：27.63-59.20m3/min 升压：9.8kPa-58.8kPa

ZSR 225型罗茨风机：流量：33.19-71.08m3/min 升压：9.8kPa-58.8kPa

ZSR 250B型罗茨风机：流量：54.77-77.55m3/min 升压：9.8kPa-58.8kPa
