罗茨风机输灰系统原理图

气力除灰系统对气源设备有特殊要求，如效率高，风量、风压要满足输送物料的要求，风压变化时对风量的影响要小，等等。燃煤电厂气力除灰系统常用的气源设备有空气压缩机、鼓风机如离心式、罗茨式和水环式真空泵等。

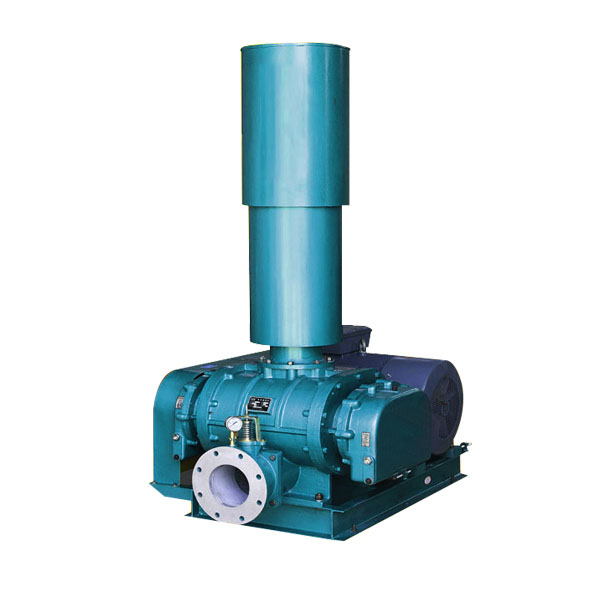

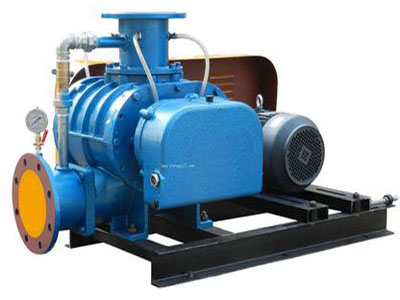

罗茨风机分卧式和立式两种。卧式罗茨风机，它由两个渐开腰形转子 (空心或实心)、长圆形机壳、两根平行轴组成。机壳可分为带有水冷、气冷和不设冷却装置三类。传动机构是在两轴的同端装有式样和大小完全相同的、且互相啮合的两个齿轮，使主动轴直接与电动机相连，并通过齿轮带动使从动轴作相反方向的转动。每个转子旋转一周，能排挤出两倍阴影体积的空气，因而主动轴每旋转一周就排挤出4倍阴影体积的空气。罗茨风机进、出口合理的布置应为。上端进风下端排风(对卧式而言)，这样可以利用高压气体抵销一部分转子与轴的重力，降低轴承压力，减少磨损。
