真空罗茨风机型号参数表

浏览: 发布日期:2022-11-22

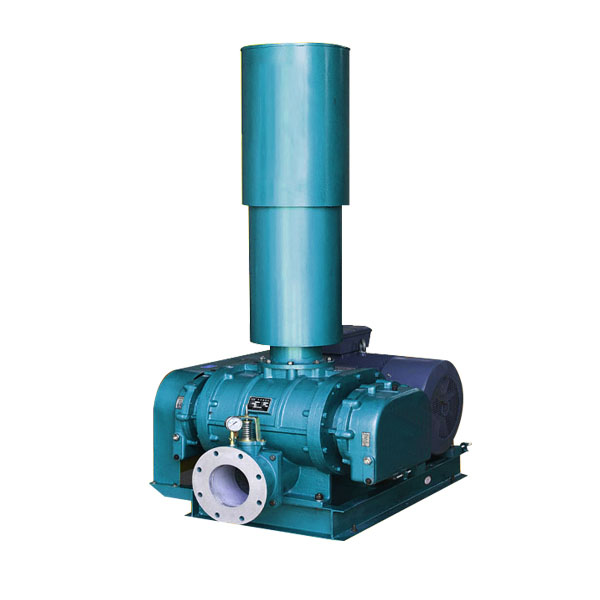

真空罗茨风机一般用于输送干净空气。该机型还派生有多种密封结构型式,用以输送各种不同的气体介质,满足不同种类的工业用途。该产品具有结构合理,0泄露、体积小、效率高、噪音低、运行平稳、使用寿命长、维修简便等特点。三叶罗茨鼓风机可广泛应用于石油、化工、冶金、电力、化肥、建材、矿石、港口、轻纺、食品、医药、环保、养殖及城市燃气等行业。

流量0.2m3/min—346 m3/min,升压9.8kpa—78.4kpa,功率0.7kw—160kw,口径50mm—300mm,共7种机型,80多种规格。

真空型罗茨风机性能表说明:

真空型罗茨风机流量:性能表中流量Qs是指标准吸气状态(压力101.325kPa、温度20℃、相对湿度50%),介质为空气时罗茨鼓风机的进口流量,对于非标准状态下的流量段进行换算。

流量换算:当进气流量用基准状态(温度0℃,压力101.325kPa)下的流量Qn表示时,需先按下式换算成标准吸气状态下的流量Qs后,再查性能表(通常不考虑湿度)。

Qs=1.0733Qn

当进气温度ts与20℃相差较大,或者吸入气体分子量M显著地偏离空气分子量29时,实际进气流量Qs按下式计算:

Qb=(Qth-Qsa)×[(273+ts)/(273+20)×29/M]1/2

Qs=Qth-Qb

式中:Qb—吸入气体温度为ts℃,分子量为M时的内泄漏量m3/min;

Qth—理论流量m3/min;(根据要求升压下的进口流量,按性能表初步选型后由性能表查得)。

Qsa—标准吸入状态下的实际m3/min流量。(初步选型后性能表所示的流量)。

压力单位换算:

9.8kPa=0.1kgf/cm2=1000mmH2O=73.5mmHg=98mbar=0.0967atm

表列性能参数以空气为介质,如输送其它介质或进气状态与标准进气状态不符时,流量需进行相应的换算。
