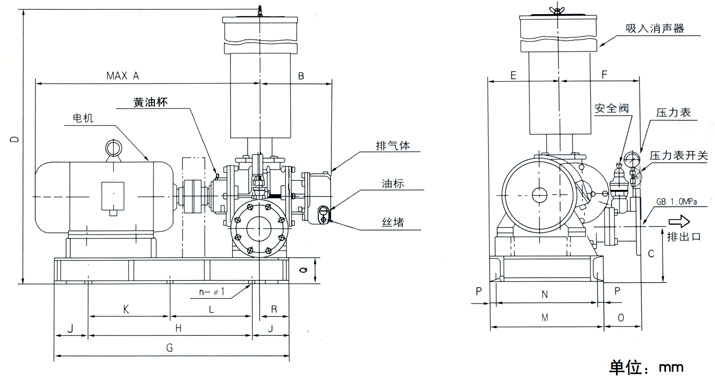

罗茨风机内部结构图

结构形式

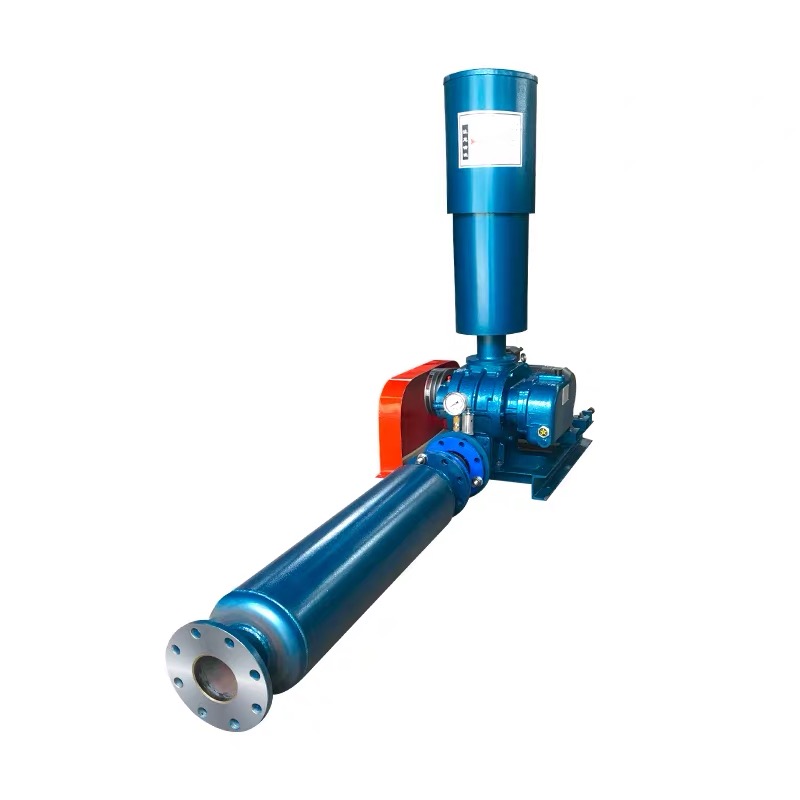

作为一台普通的三叶罗茨风机，主要由机头和驱动机两部分组成，动力数据来源可以是驱动机，也可以是电机和是柴油机，然而罗茨风机的主要工作组件是机头，罗茨风机只有通过有规律的运转，才能达到理想气体输送的状态。

工作原理

罗茨风机扇有两个叶轮（图2，环部），在电机下，两个叶轮转相反，当叶轮进风口后，两个叶轮和壁板和外壳形成一个密封室，叶轮继续转动，腔内的空气被压入排气，因此反复通过进排气，外部空气到达目的地。

在罗茨风机叶轮与叶轮之间、叶轮与壁板之间、叶轮与壳体之间都会有一定的间隙，并且间隙会有固定的标准和误差，如果误差太大的话，则会出现其他相应的故障问题。 在当叶轮通过排气口时，在管道前压力的作用下，有一部分气体会通过间隙泄漏到外部，这种泄漏称为内部泄漏。
