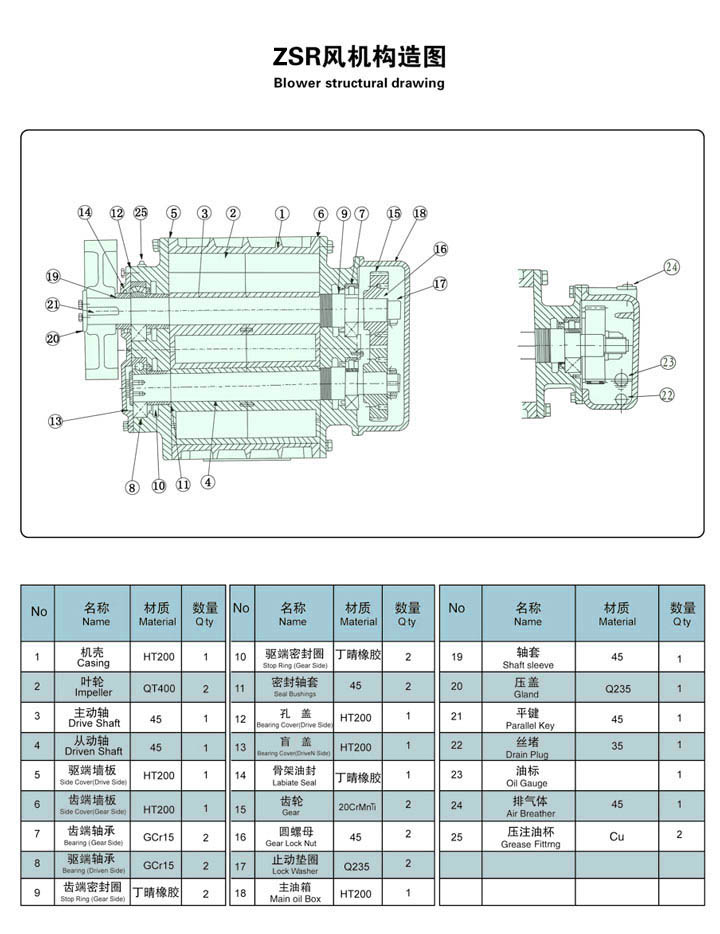

罗茨风机结构图

罗茨风机结构：

       1、机头部：罗茨风机机头部分主要由风机机壳、叶轮、油箱、齿轮、皮带轮、轴承等结构组成，这是罗茨风机设备的主要组成部分，日常操作使用中重点维护保养的部分；

       2、风机电机：根据不同规格型号及不同结构用途，其电机差别较大。罗茨风机电机主要根据所需求的技术要求选择，如普通电机、防爆电机等。通常情况下，电机的大小型号要与罗茨风机机头的规格相匹配，需要多大压力和流量的风机，也应配套相对应的风机电机。

       3、风机气缸：罗茨风机气缸主要是由整体式铸铁机壳和两块带侧板的墙板合围组合而成，风机机壳有进气口和排气口，侧板主要起定位的作用。

       4、风机转子：罗茨风机转子部分分为主动转子和从动转子部分，它是叶轮与轴的热套结合体。叶轮型线主要由圆弧线、圆弧包络线及摆线等组合而成。转子后应当进行平衡校正。

      5、齿轮：罗茨风机齿轮主要分为主动齿轮和从动齿轮两种，数控精加工而成。风机齿轮轴向定位采用锥度配合，材料主要由CrMo钢经渗碳、淬火后再精磨加工而成。齿轮不仅要确保风机主动转子和从动转子的同步和间隙的分配，而且要传递一半的驱动功率，对精度要求高。

     6、轴承：风机轴承主要起主动转子和从动转子部轴向定位及支撑的作用，精度高；轴密封主要采用迷宫轴向密封，密封性好，不易发生漏气现象，安全可靠，可长时间连续运行。

    7、罗茨风机的其它配件：进出口消音器、底座、止回阀、冷却器、消音房等，根据不同工况及工艺要求灵活定制。

工作原则：

　　罗茨鼓风机是一个正排量风扇。 空气量与转数成正比。 三叶罗茨鼓风机叶轮有两个叶轮，用于三个吸气口和排气口。 与两叶型相比，气体脉动更少。 负载变化很小，机械强度高，噪音低，振动小。

　　两个平行轴上有两个叶轮。 叶轮和椭圆形外壳的内表面以及叶轮始终保持微小的间隙。 由于叶轮以相同的速度沿相反的方向旋转，因此外壳和叶轮被包围。 一定量的气体从吸入侧输送到排除侧。

　　其特征在于，在使用中将压力调整到允许范围内时，流量变化小，压力选择范围大，具有强制气体传递的特性。 介质在运输时不含油。

　　由于三叶片转子结构以及壳体进出口处的合理结构，风扇具有低振动，低噪音的特点。 叶轮和轴为一体结构，叶轮无磨损。 风扇的性能长期稳定，可以连续运行很长时间，使用寿命长。
