罗茨鼓风机结构及工作原理
今天与大家分享一下它的工作原理,本文从罗茨鼓风机的结构形式、工作原理、注意事项等方面,为大家详细讲解一下。
1、结构形式
一台普通的三叶罗茨风机主要由两部分组成:驱动器是风机的动力源,可以是电动机,也可以是柴油机,机头是罗茨风机的主要工作部件。通过常规操作,可以达到输气的目的。

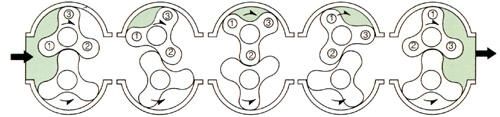

想要通过了解罗茨风机的工作基本原理,必须对罗茨风机的机头进行结构有充分的了解,机头的主要内容组成一个部分有:墙板、机壳、主动提高叶轮、从动叶轮、主动作为从动齿轮、主副油箱、轴承等,为了我们大家对罗茨风机的结构有清洗的认知,特意整理了自己一份系统结构图供大家可以参考,如下结果所示:
2、工作原理
罗斯扇有两个叶轮,在电机下方,两个叶轮转相反,当叶轮进风口后,两个叶轮和壁板和外壳形成一个密封室,叶轮继续转动,腔内的空气被压入排气,因此反复通过进排气,外部空气到达目的地。
叶轮与叶轮之间、叶轮与壁板之间、叶轮与壳体之间存在一定的间隙,间隙存在一定的标准和误差。 当叶轮通过排气口时,在管道前压力的作用下,部分气体会通过间隙泄漏到外部,这种泄漏称为内部泄漏。

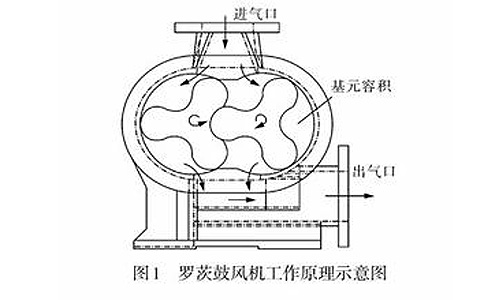

罗茨鼓风机工作原理示意图:
3、注意事项
罗茨鼓风机是容积式鼓风机,所以投入运行后,风量基本不会发生变化,在前压略有变化时仍能继续输送空气。
在长期发展使用情况之后,罗茨风机的风量系统会发生变化,多为风量可以减小,引起的主要部分原因是:叶轮与叶轮进行间隙、叶轮与墙板间隙、叶轮与机壳间隙发生了巨大变化,造成内泄漏风险增大,进而产生影响罗茨风机的风量。
为了保证旋转风扇的正常运行,风扇的其他部件也对轴承、齿轮等起着非常重要的作用,工作部件有异常故障,也会对风扇的运行有很大的影响。因此,在以后的使用和维护中,不仅要认真维护重要的部件,而且对其他匹配的部件也要定期进行维护!
罗茨鼓风机的工作原理非常简单,借助一些图片可以清楚地了解它的工作原理,在理解罗茨鼓风机的工作原理时,首先要掌握它的基本结构。 然后掌握其工作原理,以便更好地掌握罗茨鼓风机的工作原理。
